Durante todos estes anos acompanhando sistemas elétricos industriais e prestando consultorias na área, como faço hoje na AgaVolt Engenharia, me deparo repetidas vezes com a realidade dos curtos-circuitos em painéis de média tensão. De certa forma, posso afirmar que boa parte deles poderia ser evitada se houvesse mais atenção em detalhes básicos, mas fundamentais.
Afinal, o que é um curto-circuito em painel de média tensão?

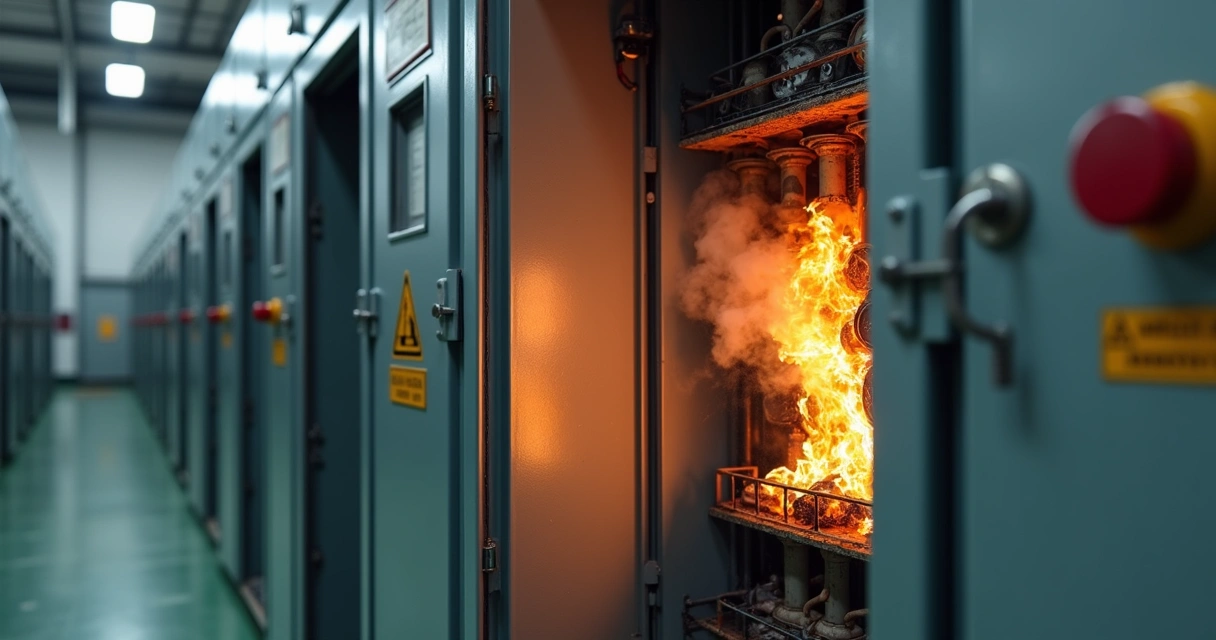

Em minhas explicações para equipes técnicas e gerenciais, costumo dizer: curto-circuito é a ligação não intencional entre fases ou entre fase e terra, capaz de provocar falhas instantâneas e danosas no sistema elétrico. O impacto imediato pode ir de uma simples queda de energia a incêndios, dano a equipamentos e risco à vida dos profissionais. A letalidade de um curto em média tensão é bem superior ao de baixa tensão, algo que merece respeito e atenção.
Por que painéis de média tensão são mais vulneráveis?
Essa pergunta sempre surge. Pelo que observo nas indústrias, a resposta costuma envolver três fatores:
- A complexidade da instalação e dos dispositivos envolvidos
- O tempo de uso, que nem sempre é acompanhado da devida manutenção
- As condições ambientais do local do painel

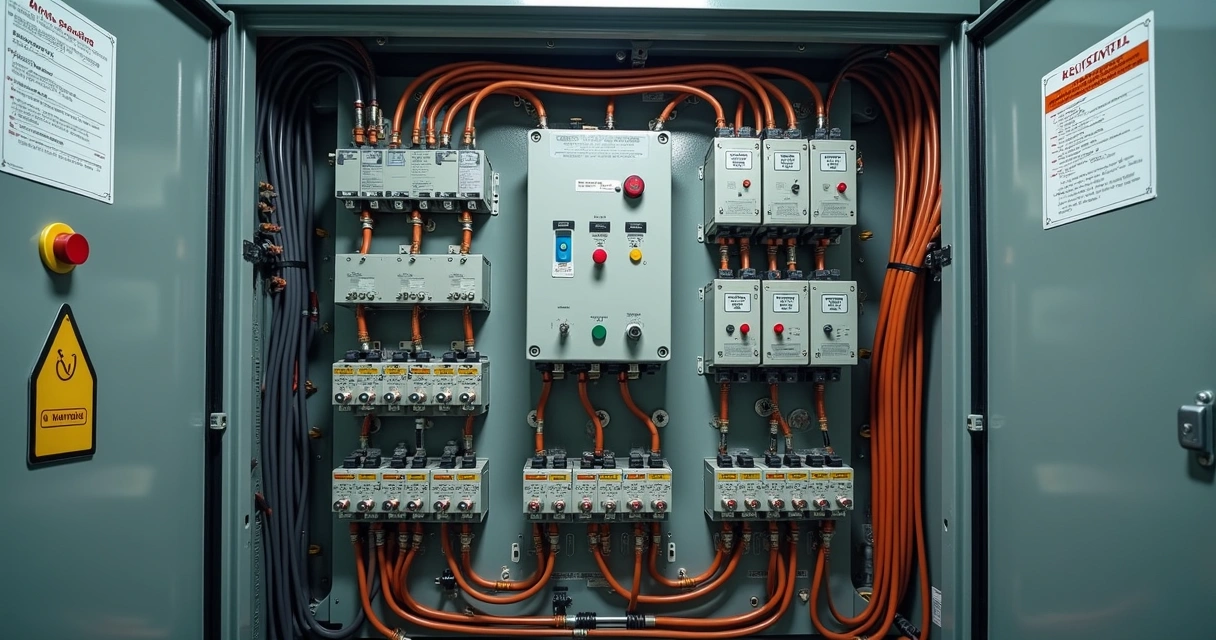

Painéis de média tensão processam altos valores de corrente e energia, exigindo componentes robustos, dimensionamento adequado e intervenção apenas de pessoal qualificado. Vi muitos casos em que pequenos descuidos se transformaram em paradas de produção justamente por causa de curtos inesperados.
Principais causas de curtos em painéis de média tensão
Eu já diagnostiquei mais de uma dezena de causas, mas há uma recorrência marcante nas principais falhas. Compartilho abaixo aquelas que mais encontro nos projetos da AgaVolt Engenharia:
1. Acúmulo de poeira e umidade
Parece simples, mas não é raro. Ambientes industriais costumam gerar partículas em suspensão, vapores de água ou óleo, ou sofrer infiltrações. Esses elementos podem se depositar nos terminais e em cabos, aumentando a corrente de fuga até que se cria um ponto de passagem entre as fases ou fase-terra. Uma vez, durante uma inspeção, encontrei marcas de arco elétrico causadas por condensação acumulada dentro de um painel sem vedação adequada.
2. Afrouxamento de conexões
Esse fator segue liderando estatísticas internas de ocorrência. Vibrações normais de máquinas, dilatação térmica ou até falhas no torqueamento inicial levam ao desgaste dos pontos de contato. Conexões frouxas elevam a resistência elétrica local, geram aquecimento e podem culminar em curto-circuitos, frequentemente acompanhados de trincas nos barramentos ou fios subdimensionados.
3. Material isolante degradado
Eu já presenciei insuladores ressecados, tomadas com microfissuras e tramitações de cabos com isolação descascada pelo calor. O envelhecimento dos materiais isolantes é acelerado pela exposição à radiação UV, alta temperatura, e até por produtos químicos no ar ambiente. Em situações extremas, a isolação falha, permitindo o contato entre partes energizadas não previstas. Isso é um convite para o curto-circuito.
4. Falha humana durante manutenção
Mesmo profissionais experientes podem cometer erros, principalmente sob pressão. Entre os enganos mais comuns, destaco:
- Trocar cabos sem conferir o esquema de ligação
- Deixar ferramentas metálicas esquecidas dentro do painel
- Remover proteções sem desligar o trecho do circuito
Já atendi chamada de emergência causada por uma chave de fenda esquecida em cima de um barramento. O resultado? Um curto expressivo, parada de parte da planta e troca completa de disjuntores queimados.
5. Dimensionamento inadequado de componentes
Desde transformadores e disjuntores até barramentos e isoladores, tudo precisa estar corretamente dimensionado com base na carga, tipo de aplicação e condições ambientais. Dimensionamentos errados, principalmente em reformas e ampliações feitas às pressas, deixam o sistema vulnerável. Quando um componente recebe mais corrente do que pode suportar, sua falha pode ser instantânea e desencadear um curto generalizado.
6. Intrusão de animais e objetos estranhos
Roedores, insetos e até aves encontram espaço para entrar nos painéis se as vedações estiverem comprometidas. Já vi curto causado por uma cobra que buscou calor durante o inverno. Objetos estranhos, por sua vez, podem ser introduzidos acidentalmente (como resíduos) e criar caminhos indesejados de corrente entre as fases.
O papel da manutenção preventiva
Gosto sempre de reforçar que, em sistemas elétricos industriais, não existe manutenção preventiva supérflua ou desnecessária quando o objetivo é evitar curtos-circuitos e seus prejuízos. Revisar conexões periodicamente, garantir limpeza adequada e atualizar relatórios de inspeção são medidas que, na minha experiência, reduzem drasticamente a incidência de curtos em painéis de média tensão.
Inclusive, escrevi mais sobre isso na seção de manutenção do nosso blog. Recomendo para quem quer entender a fundo o impacto da manutenção na segurança elétrica.
Estudos técnicos e conformidade com NR-10
Outro ponto essencial que trato em todos os projetos na AgaVolt Engenharia é o respeito à NR-10. Laudos técnicos, ensaios de proteção e seletividade garantem não só a conformidade legal, mas permitem identificar pontos sensíveis e corrigir riscos antes que evoluam para curtos severos. A coleta de dados em campo, análise do histórico e integração com estudos de proteção elétrica são prática recomendada para qualquer indústria séria.
Para quem deseja aprofundar nesse tema, indico nosso conteúdo sobre segurança elétrica em instalações industriais, que traz uma visão prática para equipes de operação e manutenção.
Casos reais: aprendizados com curtos em campo
Illustrar com exemplos práticos sempre prende a atenção em treinamentos e palestras. Em uma indústria de papel e celulose, por exemplo, diagnosticamos que curtos frequentes vinham de um antigo painel de distribuição sujeito à umidade da sala de caldeiras. As vedações estavam comprometidas e o material isolante já mostrava sinais de desgaste. Após revisão geral e troca de componentes, a frequência dos incidentes zerou. Essa experiência rendeu insights que compartilhei no texto sobre causas e soluções de falhas elétricas.
Já em outro caso, um curto severo foi causado por afrouxamento não detectado em terminais durante expansão de carga. O problema foi captado em uma inspeção térmica preventiva, reforçando a importância da checagem periódica. Relatei essa situação detalhadamente em nosso artigo sobre inspeções preditivas para evitar curtos.
Referências complementares
Se o seu objetivo é entender mais sobre a engenharia por trás da proteção de sistemas elétricos industriais, recomendo a leitura da seção engenharia elétrica do nosso blog, onde discuto casos, tendências e atualizações normativas relevantes.
Conclusão
Olhar para cada painel elétrico de média tensão como um ativo vivo e sujeito a riscos é metade do caminho para evitar curtos e seus prejuízos. Na AgaVolt Engenharia, trabalhamos para que nossos clientes tenham confiabilidade, segurança e longevidade em suas instalações. Se você tem dúvidas, deseja assessoria ou precisa de soluções para evitar falhas elétricas, recomendo conhecer melhor nossos serviços e consultar a nossa equipe especializada.
Perguntas frequentes
O que é um curto em painel de média tensão?
Curto-circuito em painel de média tensão é a passagem indesejada de corrente elétrica entre condutores ou entre condutor e terra, por meio de um caminho de baixa resistência, provocando superaquecimento e danos imediatos nos equipamentos do painel. Essas situações são perigosas e podem resultar em acidentes sérios, inclusive incêndios.
Quais são as principais causas de curtos?
Entre as causas mais recorrentes, destaco: acúmulo de poeira e umidade em terminais, conexões frouxas, materiais isolantes envelhecidos, falhas humanas durante manutenção, dimensionamento inadequado de componentes e intrusão de animais ou objetos estranhos dentro dos painéis.
Como evitar curtos em painéis elétricos?
A melhor forma de evitar curtos é investindo em manutenção preventiva, inspeções regulares, limpeza adequada, troca de componentes desgastados, dimensionamento correto dos equipamentos e atenção constante à integridade das vedações e sistemas de isolamento. Treinamento da equipe e adequação às normas técnicas também reduzem riscos e aumentam a confiabilidade dos painéis.
Quais cuidados devo ter na manutenção?
Recomendo sempre desligar completamente o painel antes de qualquer intervenção, verificar o torque das conexões, realizar inspeção visual minuciosa, registrar indicações de desgaste ou aquecimento, seguir o esquema de ligação detalhado e utilizar apenas ferramentas isoladas. Realizar laudos conforme a NR-10 também é indispensável.
Como identificar sinais de curto no painel?
Os principais sinais são: odor de queimado, presença de fumaça ou fuligem, aquecimento anormal em partes do painel, ruídos de estalos ou arcos elétricos, disjuntores desarmando inesperadamente e alteração no funcionamento de cargas ligadas ao painel. Identificando qualquer desses indícios, a atuação deve ser imediata e com acompanhamento técnico especializado.
